Sapphire 5750 Vmod (NCP5395T)

[Zodd]

Relativno skoro sam dosao u posed polovne graficke Sapphire HD5750 1G GDDR5 PCI-E HDMI/DVI-I/DP.
S'obzirom da sam imao 4850 i bio izuzetno zadovoljan, a nesto kratko i 4870 ova mala grafa mi radi posao.

Taktovi su 700/1000 MHz.
Moj primerak radi stabilno na 870/1250 bez podizanja napona.
Te vrednosti sam postavio u bios-u i flash-nuo da se ne zezam sa TriXXom.
Vec na 875 OCCT izbacuje greske posle 20tak min, a MMH6 puca posle sat-dva (jedina igra koju trenutno igram).

Citajuci forume video sam da neki primerci idu preko 900/1400 bez dizanja napona.
Posto mi se vrednost od 1250MHz tj. 5GHz za memoriju svidja ostavio sam je tako.
Ali sam resio da predjem 900 sa GPUom pa sam pretrazio forume da vidim ima li neki volt mod za moju grafu.

Nasao sam na OCN-u i XtremeSystems-u neke modove ali nijedan ne odgovara mojoj grafi pa sam se bacio na citanje datasheet-a, pipkanje unimerom po grafici i trazenje modova za integirsano kolo sa moje grafe.
U pitanju je ONsemi-jev NCP5395T.
Potrebno je na pin18 (VFB - voltage feedback) zalemiti trimer ka masi.
Meni je pri ruci bio trimer od 100K mada moze i manja ili veca vrednost.

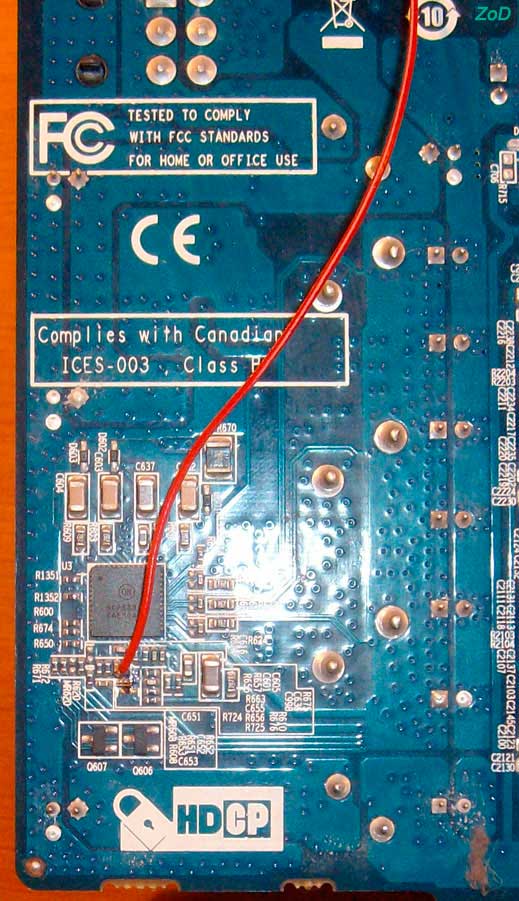

Nasao sam najpodesniju tacku za lemljenje i zalemio zicicu.

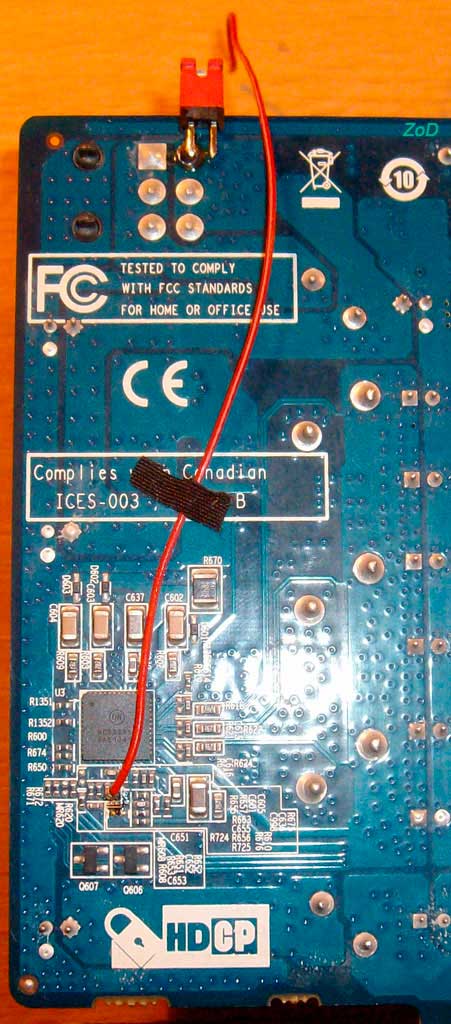

Prva ideja mi je bila da zalemim pin u koji cu posle da bocnem zicu da bih mogao po potrebi da eliminisem mod bez dodatnog lemljenja ali sam naisao na bolje resenje i primenio ga (vidi se na slikama, i da, znam da je prasnjavo i neuredno kuciste, nemam sad vremena i za to ).

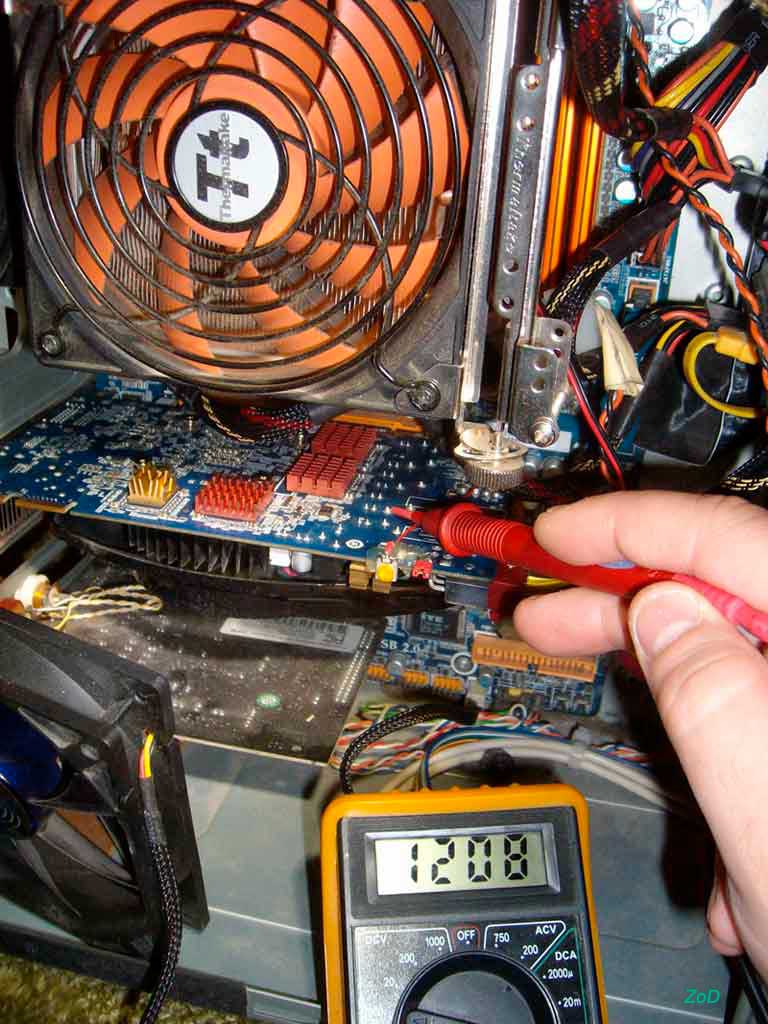

Trenutno je napon 1250mV i stabilan GPU na 930MHz (OCCT i MMH6).
Posto je i dalje originalno hladjenje na grafi, koje odlicno radi posao ali je previse bucno za moj ukus, ne bih jos puno da podizem napon.
Temp su 29-32 u dekstop okruzenju, 50tak u toku igranja i 60tak dok se vrti OCCT (ili FurMark).

Posto grafa nije toliko aktuelna i ne verujem da ce mnogima znaciti ovaj mod vise sam hteo da podelim iskustvo sa vama i eventualno cujem/procitam neki savet, misljenje i iskustvo

Inace ovo mi je prvi volt mod.

Pozdrav



[animaN]

Bravo! Hvala za share!



[Godzilla]

Meni ova sapphire bez dizanja napona ide na 900+ (ne secam se koliko tacno) ...
uglavnom max klok za obe kartice mi je oko ~910/1300 bez preteranog dotezanja. Moze to jos malo ali su rezultati zanemarljivi naravno.
(ova powercolor je isla i na 930)



[Zodd]

Bravo! Hvala za share!

Hvala! Nadam se da ce nekome da posluzi.

Meni ova sapphire bez dizanja napona ide na 900+ (ne secam se koliko tacno) ...
uglavnom max klok za obe kartice mi je oko ~910/1300 bez preteranog dotezanja. Moze to jos malo ali su rezultati zanemarljivi naravno.
(ova powercolor je isla i na 930)

To su sjajni klokovi, a opet skoro pa standardni za 5750.
Koliko sam pohvatao, vecina oce do 900, a za preko mora mod.

Ja sam u MMH6 za ovih 60MHz dobio oko 10fps, mada mi se cini da je minimum ostao isti tj. i dalje zna da padne sa 40 na npr. 17-18. Moguce je da malo gusi i proc (7850@3GHz).
Inace bilo mi je zabavno, poigrao sam se (jos nisam zavrsio) i ponesto novo i naucio

Zna li neko koji su max naponi i temp za svaki dan za Juniper?
S'obzirom da je 4800 serija radila i na 100°C, 5000 bi barem do 90°C mogla da izdrzi ili gresim? E za napone vec ne znam sta da mislim.

Inace imam Accelero S1 Rev.2 ali mi je zao da ga seckam zbog ove grafe, ceka 6770, 6850 ili sl. Mozda nabavim CM CoolViva Z1 pa ce 5750 imati i bolje hladjenje od sadasnjeg.



[Godzilla]

Ma ova Sapphire je ladna ko zmija. Mislim da ne treba da menjas kuler... dosta je hladnija od ove moje druge pc 5750.



[SuperStarr]

Mozda nabavim CM CoolViva Z1 pa ce 5750 imati i bolje hladjenje od sadasnjeg.

Ne verujem.
Taj kuler nije ništa specijalno.
"Skupljaj pare" za 6770, ne troši na razne kulere za 5750...



[Zodd]

Ma ova Sapphire je ladna ko zmija. Mislim da ne treba da menjas kuler... dosta je hladnija od ove moje druge pc 5750.

Prijatno sam iznenadjen koliko to parcence aluminijuma radi posao.
Cak nije ni toliko glasan vent ali mi i dalje smeta, prilicno sam utisao komp pa mi je sad grafa preglasna.

Ne verujem.
Taj kuler nije ništa specijalno.
"Skupljaj pare" za 6770, ne troši na razne kulere za 5750...

Stvarno ne zurim sa kupovinom nove (polovne) grafe

Svestan sam da nije nista posebno i siguran sam da ne moze da se poredi sa S1 ali je uz neku 8cu ili 12cu sigurno tisi od originalnog, a verujem da za 5750 daje slicne ili bolje rezultate (u odnosu na sapphire kuler).

Da li Accelero L2 Pro pase na 5750? Ima li neko iskustva sa njim?



[davidhaker26]

L2 je solidan, tih kuler, ali za default frekvencije. Ja imam Twin Turbo Pro, na mojoj 9600GT, hladi neverovatno



[Marko207]

Zna li neko koji su max naponi i temp za svaki dan za Juniper?

Preko 1.3V nije preporucljivo...
evo ja sam se malo igrao:



[Zodd]

Preko 1.3V nije preporucljivo...

Hvala za info.

evo ja sam se malo igrao:

Sjajno! Ko je proizvodjac tog tvog Radeona 5770 i jel originalni bios?
Vidim da u Afterburneru mozes da podesavas napon, cini mi se da to ne moze kod svake 5770 grafe? Pretpostavljam da mozes da menjas napon i u TriXX?



[Marko207]

Moja graficka je Gigabyte, referentni model, originalni bios. Neki modelu mogu, neki ne. Uglavnom je moglo referentnim modelima da se menja napon. Trixx nisam probao, ako moze afterburner, moze i trixx...



[Zodd]

Mislim da sam nasao neki optimum, vec nekoliko dana je napon 1250mV (1172mV idle), a taktovi su 920/1250.
Nisam hteo da dizem napon preko 1280mV da bih proverio hoce li preko 940 jer u svakom slucaju je to neki max napon koji bih ostavio za svaki dan. Ako budem imao vremena mozda cu kasnije jos malo da se poigram.

Inace posto imam neku Vivanco igracku (Power Calculator PC 1) koja meri potrosnju evo i nekih podataka:
870 default napon: 1065/1172mV, potrosnja masine je 114/201W, temp 29/70°C.
940 povecan napon: 1209mV/1278mV, potrosnja je 117/227W, temp 32/81.
920 povecan napon: 1172/1250, potrosnja 117/221W (232W peak - FurMark Extreme Burn-in), temp 30/78.
U trenutku merenja proc je bio X2 7850.
