Menjanje led-a na ploci

[IMCustoms]

Ja vec odavno pokusavam da kupim NZXT Switch 810, ali to je ocigledno nemoguca misija, pa cu najverovatnije kupiti CM Storm Stryker i njega modovati za ono sto planiram..
E sad, zanima me.. Kako se menja LED na plocama, tj. promenio bih boju dugmeta iz crveno u npr plavo, kao sto je ovaj lik uradio:

Ali problem je, sto ovo nisu obicne LED diode, nego su vezane za plocu, pa ne znam kako se to menja..

Tj. ove dve koje su za start button bi trebalo da su obicne, ali ove sto su za fan-controler ne znam sta su i kako se to menja..

Ajde ako neko ima ideju kako se to radi, nek se javi, pa da se bacim u shopping



[Steamroller]

Svaka led dioda je vezana za ploču.
Nego ne vidim tačno koji su ledovi na ploči? Verovatno su SMD (oni mali kockasti)? Isti je princip zamene kao i kod regularnih dioda. Odlemiš i zalemiš drugi.



[IMCustoms]

Ctrl + scroll

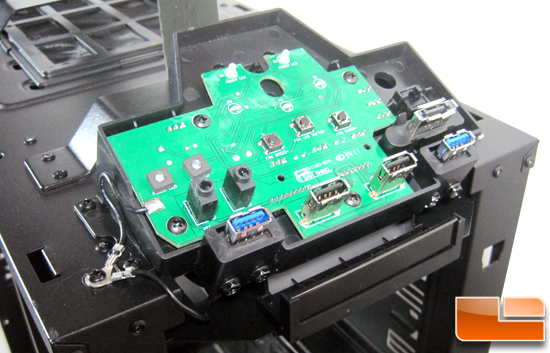

Iznad USB 2.0 portova idu 3 crna dugmeta, pa 3 neka led-a koja ne znam koja su i da li mogu da se menjaju (ti me zanimaju), a iznad njih na vrhu su valjda dve obicne diode, koje se tako klasichno leme...
A sa leve strane ova 3 dugmeta su 2 indicator svetla, a i zanima me kako se i ona menjaju, posto mi se chini da su i ona crvena..



[monteboy]

Ctrl + scroll
Iznad USB 2.0 portova idu 3 crna dugmeta, pa 3 neka led-a koja ne znam koja su i da li mogu da se menjaju (ti me zanimaju), a iznad njih na vrhu su valjda dve obicne diode, koje se tako klasichno leme...
A sa leve strane ova 3 dugmeta su 2 indicator svetla, a i zanima me kako se i ona menjaju, posto mi se chini da su i ona crvena..

razlika izmedju obicne i smd diode je sto su kod obicne kontakti provuceni kroz plocu (rupice) i sa time je lemljena sa druge strane ploce.
Dok kod sdm izvedbe lem je po povrsini ploce (nema rupica).
Naravno dimenzije SMD modela su manje.

smd mozes da odlemis sa jednom lemelicom stim sto neizmenicno zagrevas jednu i drugi nogicu sa dve lemelice je paralelno jednostavnije.



[IMCustoms]

A jesu li te diode 100% SMD i ima li ih kod nas u obichnim prodavnicama??
Jer u svakom sluchaju ja to necu moci da izvedem, jer nikad nisam ni uzeo lemilicu u ruke
Najverovatnije cu dati nekom elektricharu da mi to zameni, ako su to 100% te diode i mogu da se nadju kod nas..



[monteboy]

A jesu li te diode 100% SMD i ima li ih kod nas u obichnim prodavnicama??
Jer u svakom sluchaju ja to necu moci da izvedem, jer nikad nisam ni uzeo lemilicu u ruke
Najverovatnije cu dati nekom elektricharu da mi to zameni, ako su to 100% te diode i mogu da se nadju kod nas..

postoje samo obicne i smd tako da nema zime ponesi kod elektro-tehnicara i on ce znati sta treba da se odradi.
Po izgledu ploce na grafici bih rekao da su sve standardne komponente koji svaki ozbiljan elektronicar poseduje.



[IMCustoms]

Moj san da imam Switch je potpuno dotuchen :smrc:
Izgleda da cu da se bacim na Seckanje i przenje Strykera



[Steamroller]

Ctrl + scroll
Iznad USB 2.0 portova idu 3 crna dugmeta, pa 3 neka led-a koja ne znam koja su i da li mogu da se menjaju (ti me zanimaju), a iznad njih na vrhu su valjda dve obicne diode, koje se tako klasichno leme...
A sa leve strane ova 3 dugmeta su 2 indicator svetla, a i zanima me kako se i ona menjaju, posto mi se chini da su i ona crvena..

Uzmi paint pa zaokruži crvenom bojom. :p

Spojler

Na kraju sam ih našao naravno.

Spojler

Mislim da čak možeš i skidati (odlemiti) te SMD diode sa onih LED traka i da ih stavljaš tamo gde ti treba.



[IMCustoms]

Mislim da čak možeš i skidati (odlemiti) te SMD diode sa onih LED traka i da ih stavljaš tamo gde ti treba.

To ti i nije losa ideja, samo sto sam ja planirao da stavim beli led incide, a ta svetla da mi budu plava i zalena
