Klang + Ton Cheap Trick 142 Project

[Vule]

Idemo na novi projekat

http://www.speaker-online.de/bauen/ct142.htm

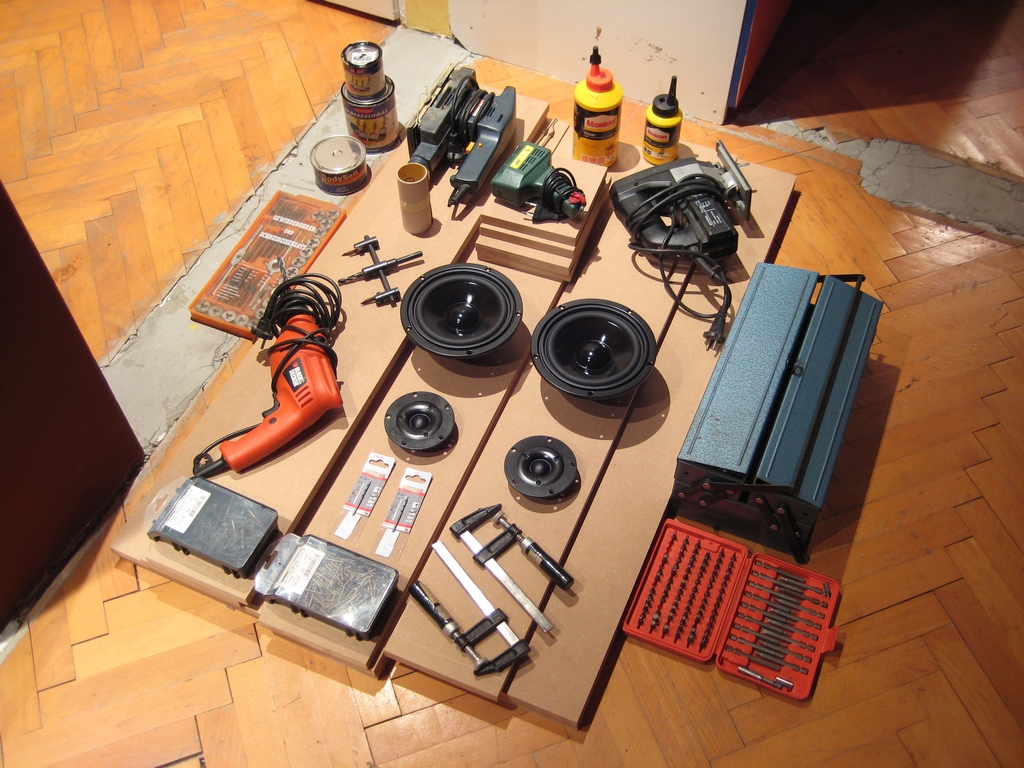

Skupljeni delovi, alat pripremljen, drvo isečeno, pa da počnemo



[Vule]

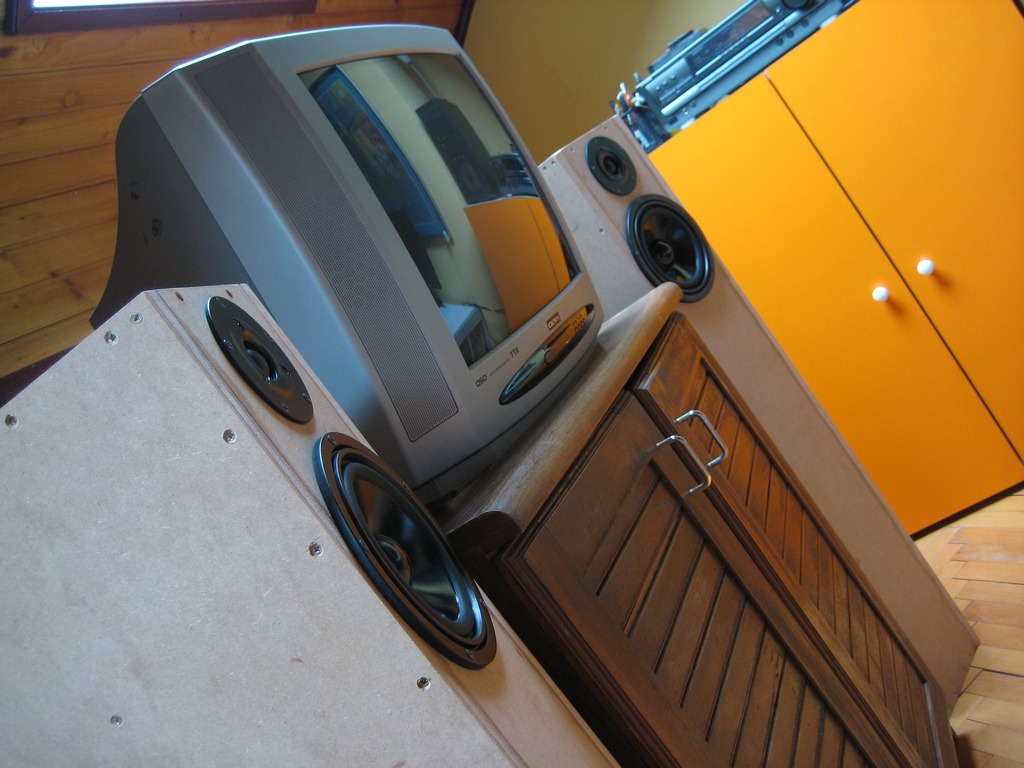

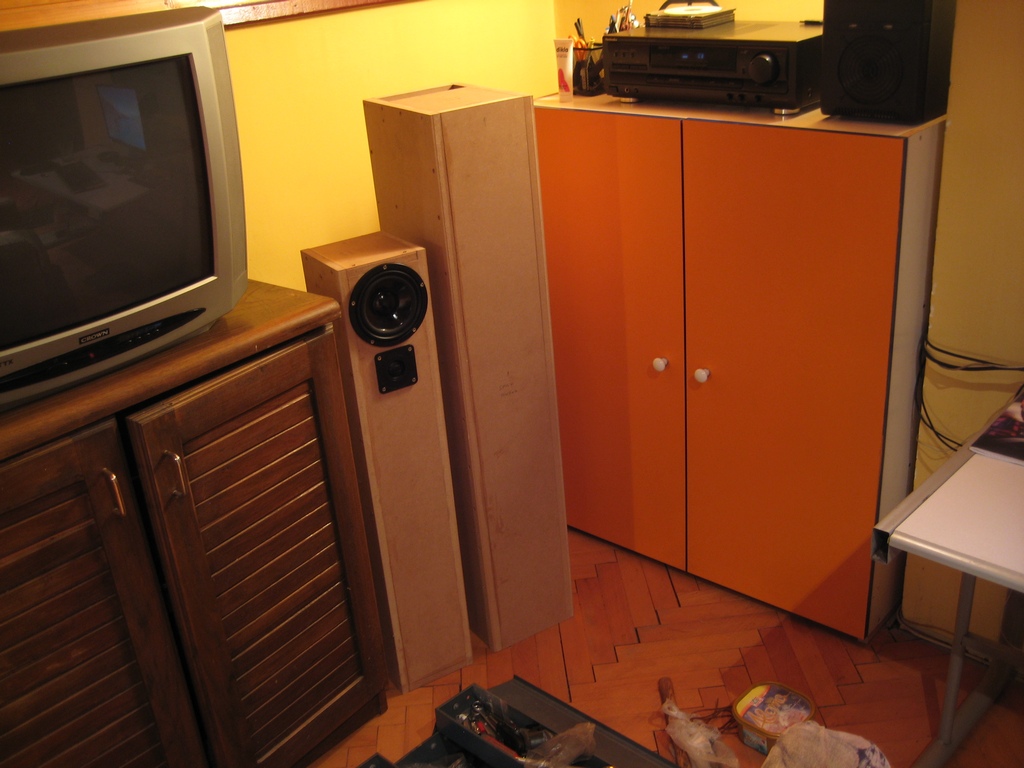

Probno sklopljena jedna čisto poređenja sa starim radi

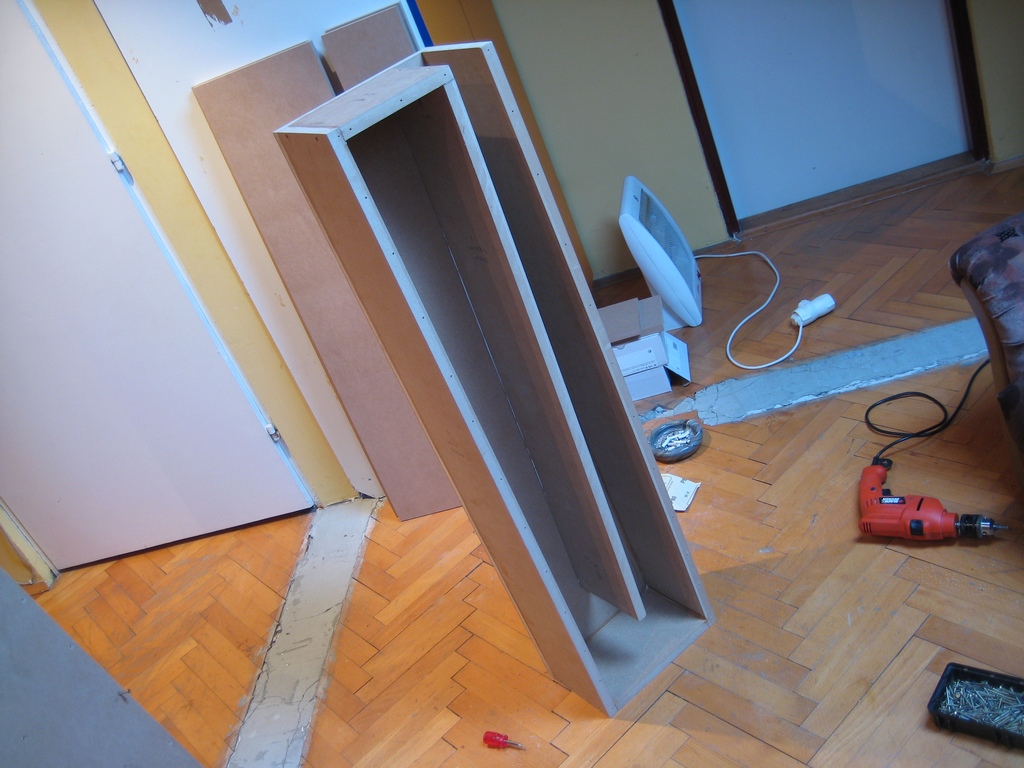

50% sklopljena



I test fit, kao i test ton



Sutra i prekosutra nastavak



[animaN]

Samo napred! :kokice:



[animaN]

Slike, slike, daj još slika!



[mitarus]

Odvazio sam se i napravio pojacalo pre skoro dve godine, a zvucnici su stavljeni na cekanje, iako bi mi bilo vece uzivanje da napravim neke kutije. Koliko kosta materijal za ovaj projekat?



[Vule]

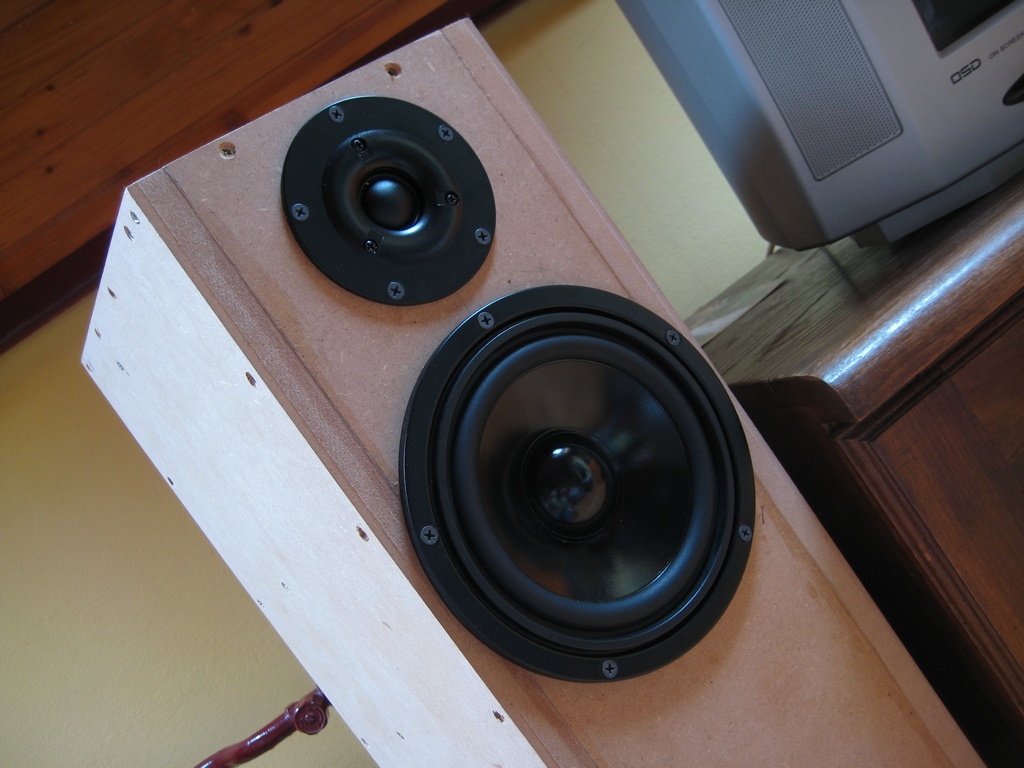

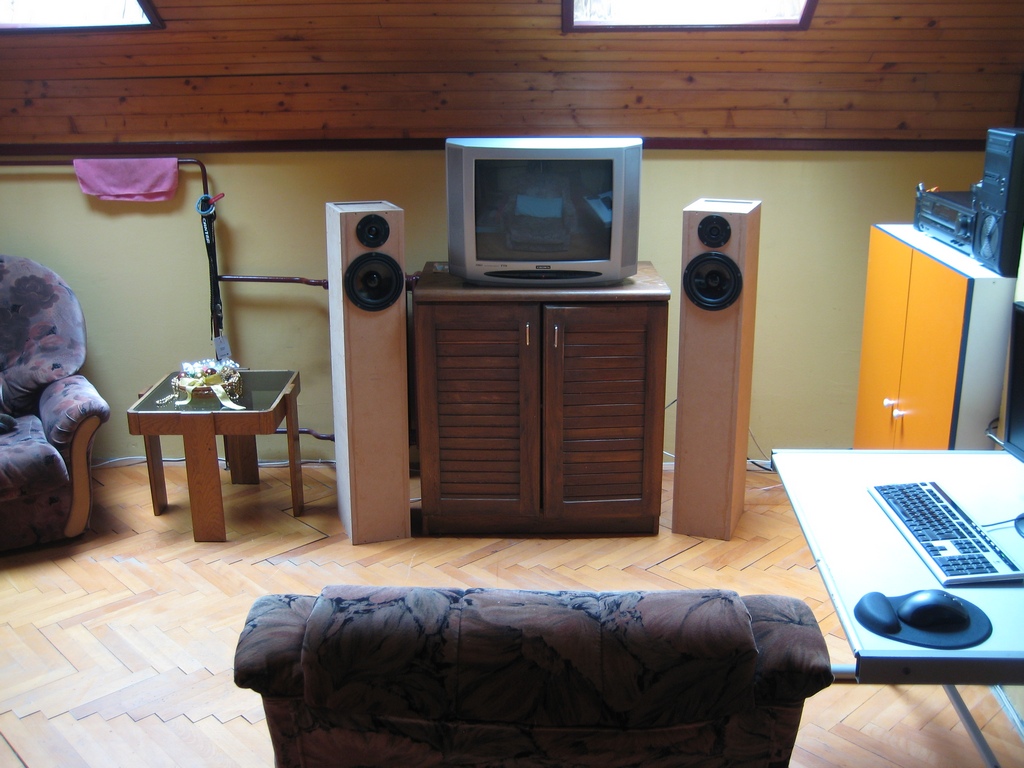

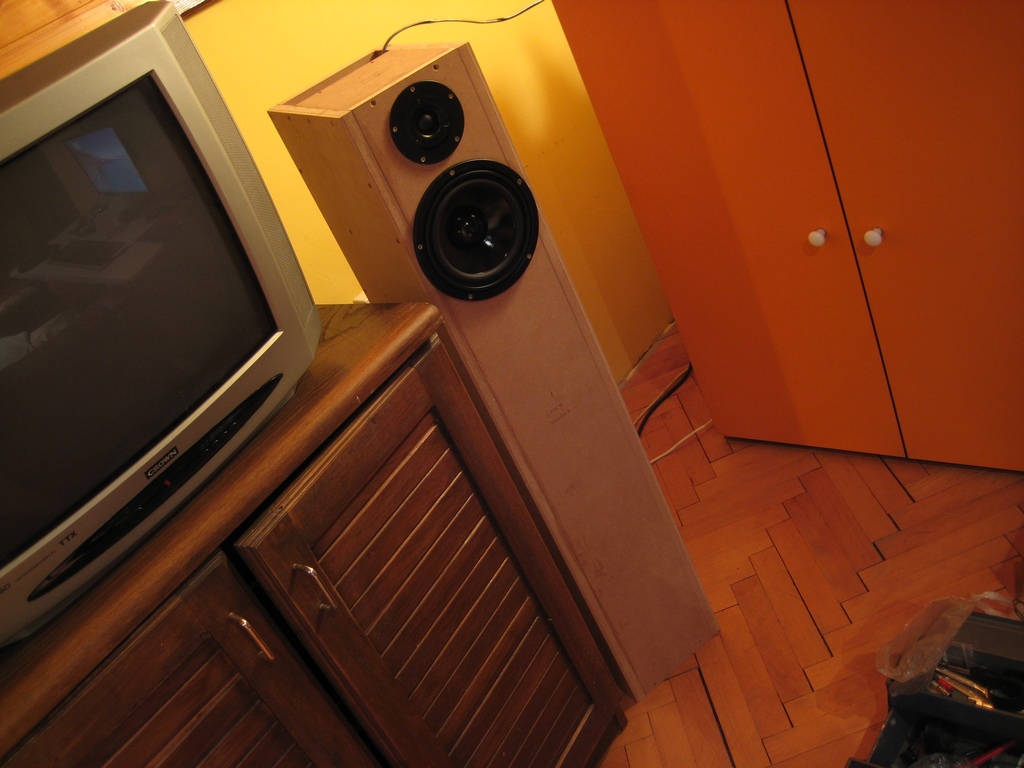

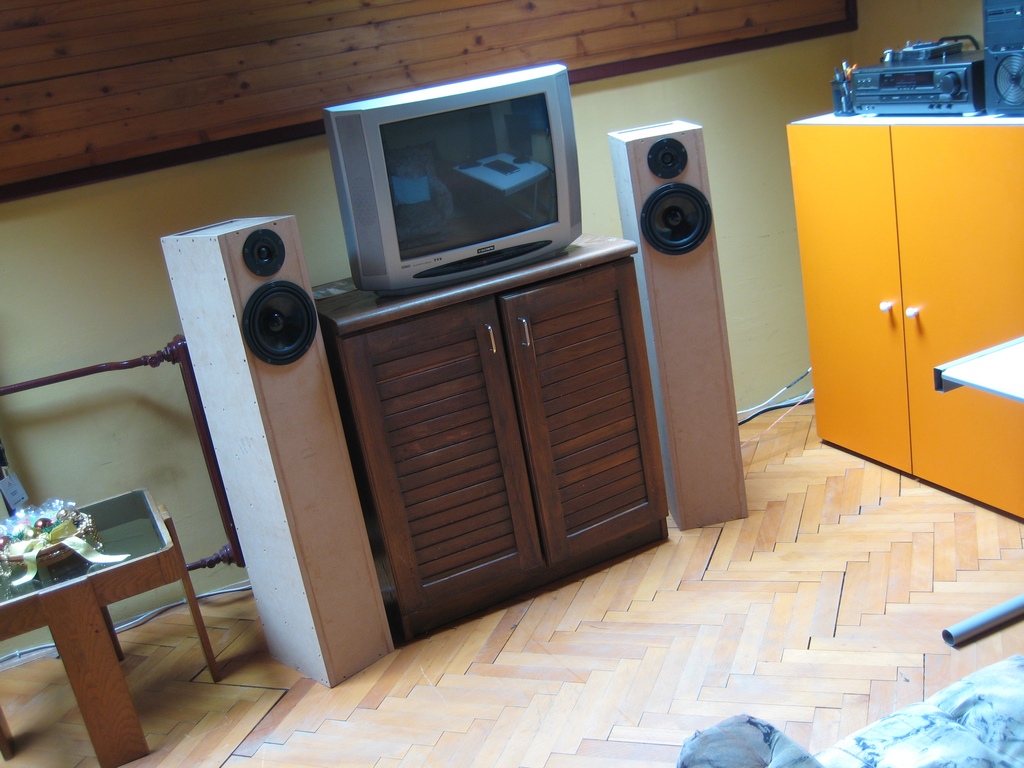

Evo slika, gotovo je sa tehničke i konstrukcijske strane sve, ostaje još da se ofarba, furnira ili plastificira, moram smisliti šta mi je najbolje a da nije preskupo, ako neko ima ideju, nek javi slobodno

Pa, da krenemo...

Unutrašnjost obložena reljefnim sunđerom, po specifikaciji, izbušene rupe, montiran terminal, skretnica i kabel:



Nažalost nemam mnogo slika samog procesa izrade svega, radim sam uvek i onda zaboravim da slikam, plus gubim mnogo vremena na to, tako da su mi ostale samo slike gotovih kutija

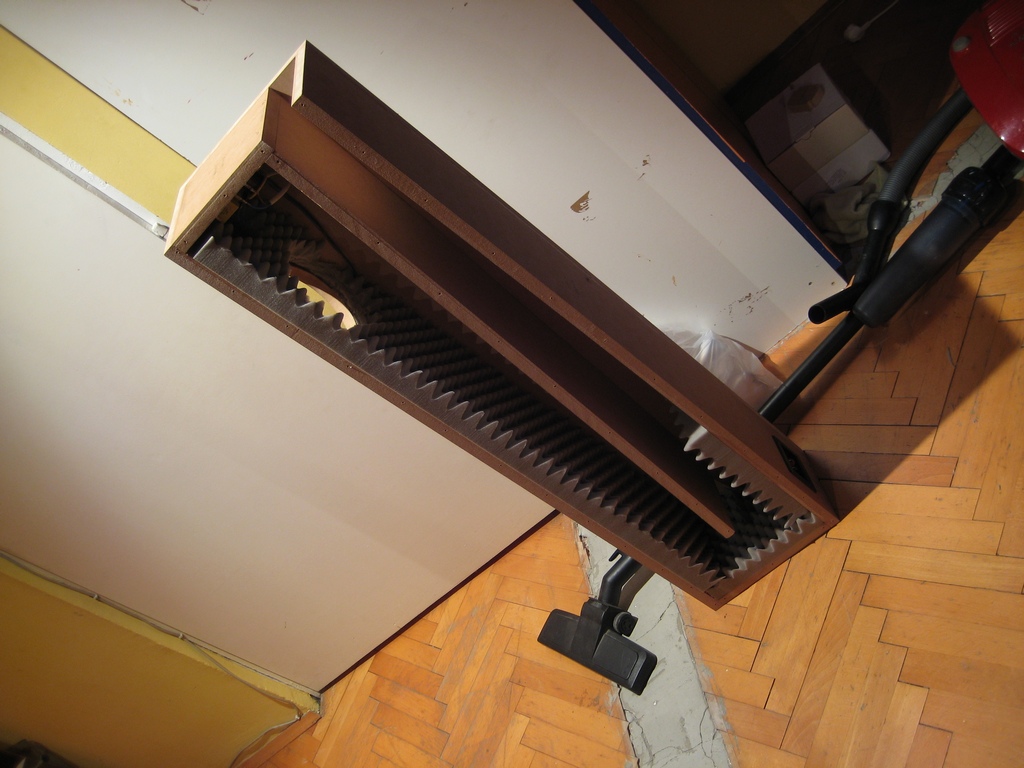

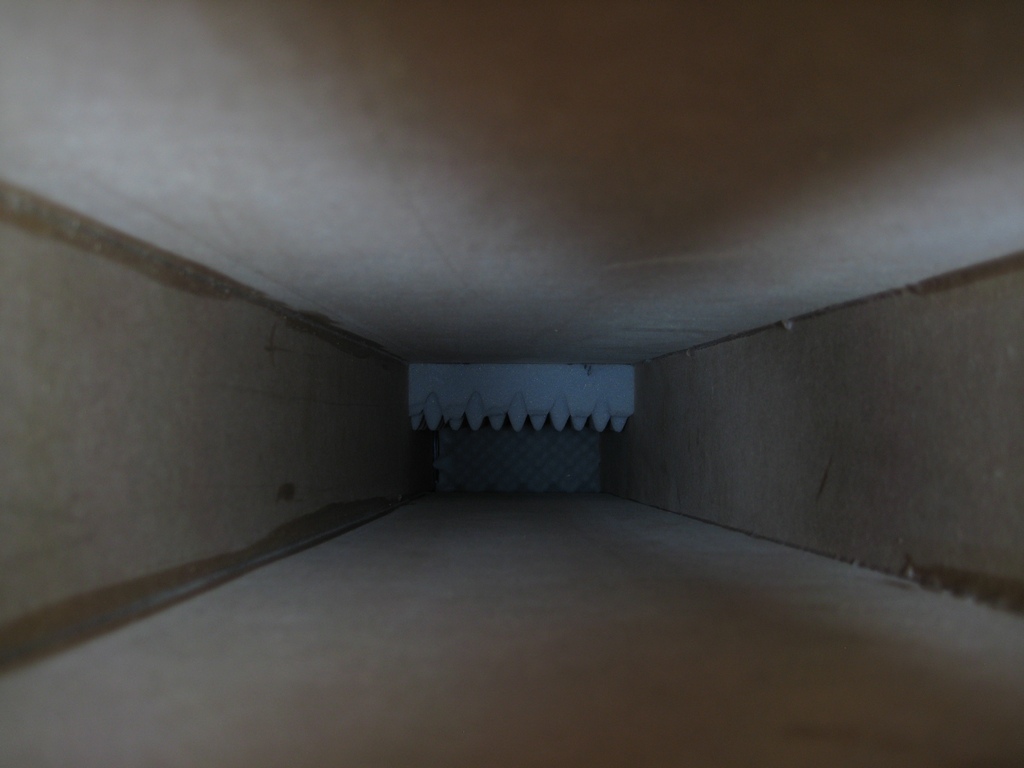

I pogled u tunel



E sad što se tiče tehničke strane projekta, cena i materijala.

Vidi se u prvom postu link ka projektu, tj. ka gotovoj kutiji koja kao takva može da se kupi (ne znam doduše da li još ide u prodaju), ili može da se uradi samogradnja, kad već postoje precizno definisane mere, komponente i ostalo...

Što se zvučnika tiče, korišćen je par Visaton W170S-4 drajvera, koje sam kupio preko ITC Elektronika, nažalost imali su samo jedan par na stanju, pa ako neko bude hteo da pravi isto ovo, moraće se malo iscimati oko nabavke, jer ne znam ko još u SRB drži Visaton. Cena je bila 34€ za komad.

Izbor visokotonca je pao na SAL DTF-12, pošto Visaton DT94 nije bilo moguće nabaviti. Ovaj SAL se inače izuzetno uklopio u celu kombinaciju, ima 3dB manju osetljivost od Visatona, ali se uz adekvatnu skretnicu može postići baš zvuk kakav treba da bude. Kupljeni su u Audio Poweru (NS), cena 790 dinara komad.

Sa skretnicama sam malo eksperimentisao, Visaton je dao specifikaciju po kojoj treba da se radi skretnica za ovaj sistem, ali pošto nisam imao predviđen visokotonac, nisam ni hteo da se zamajavam sa konstrukcijom iste, već sam iz radnje uzeo na zajam nekoliko fabričkih i testirao svaku ponaosob. Na kraju je izbor pao na SAL HV-228 dvosistemsku skretnicu, koja je koštala 1650 dinara za komad, i radi posao izuzetno. Ima jumper koji aktivira otpornik za visokotonac (-3dB) i koji taman upegla i izbalansira isti sa bass drajverom, tako da zvuči idealno.

Znam da će neko sad sigurno da napiše kako je SAL *****e i kako ništa njihovo ne valja, ali taj neko treba da čuje kako zvuči ovaj sistem koji sam sklopio, pa da promeni mišljenje Naravno, imaju loših komponenti, ali ove koje sam odabrao definitivno ne spadaju u tu kategoriju. Uostalom, ovo i jeste Cheap Trick projekat

Dalje, materijal (drvo) me je izašao 3100 dinara komplet za obe kutije (sa sečenjem), sunđer sam uzeo u Makisu u Novom Sadu, tabla ovog reljefnog je 1900 dinara, meni je trebalo možda četvrt table, eventualno trećina, za obe kutije.

Terminali, kablovi i ostale sitnice su bile možda 500 dinara sve ukupno, šrafove, lepak i alat sam već imao

Tako da, kad se sve sabere i oduzme, ukupna cena projekta je bila oko 150€, što je stvarno fenomenalno s obzirom kakav zvuk sam dobio, verujem da svira u klasi višestruko skupljih fabričkih zvučnika.

Eto, toliko, ako nekom znače i pomažu ove informacije super, nadam se da će još neko da se odluči na neki sličan build, pa da podelimo iskustva



[bora bora]

svaka cast, mnogo mi se svidja, sal ko sal, bitno da je glavna komponenta visaton

jedino sto me buni je to sto si stavio sundjer na stranu gde se usrafljuje visaton, a ne prekoputa tj na unutrasnju stranu slot porta, posto su meni svi savetovali na par foruma, do duse, ja sam radio br kutiju za woofer, da sundjerom oblozim celu kutiju, osim strane na kojoj je woofer...no, ako je tako bilo po specifikaciji, onda neka se ispostuje



[Vule]

Ovo jeste po specifikaciji, predviđeno je da na tu kosinu iza drajvera ide onaj karton za jaja, stoji da bi trebao da pojača bass i malo dopuni zvuk, ali to se navodi kao opcija, tj. ako hoćete probajte i tako pa vidite razliku

Naravno probaću, samo da nabavim karton za jaja



[bora bora]

meni posalji jaja a zadrzi karton xaxa



[Vule]

Inače, samo da se citiram još jednom, ako neko ima ideju koje je optimalno rešenje za finiširanje kutija, nek napiše slobodno



[Steamroller]

Folija?



[Vule]

Kakva, koja, gde, pošto?



[Vule]

http://www.samolepljivefolije.rs/dezeni.php?kat=1

Našao!

Kaže gospođa da može bez problema na drvo, hvata se odlično, a i smešno je jeftino, samo još da odaberem dezen



[activated1]

My **** http://www.samolepljivefolije.rs/dezen.php?id=322 or http://www.samolepljivefolije.rs/dezen.php?id=409



[Vule]

Upravo su mi te dve favoriti



[warmaster]

Definitivno ovaj crni dezen . Svaka cast na projektu



[Vule]

Hvala lepo

Moram otići da uzmem jedno parče folije pa da probam, drugar mi reče da ne valja to ništa, kao ne lepi se za drvo kako treba, odlepljuje se i tako dalje, mada mi je ova rekla juče kad sam zvao da je baš predviđena za lepljenje na sirovo drvo, ne znam šta mi je činiti sad, moram probati



[Fallen]

Ja bih prefarbao i lakirao, inace svaka cast na projektu!



[mitarus]

Ako si zadovoljan zvukom i planiras da ih slusas duze vreme, idi na klasiku - furniranje i lakiranje. Skuplje je, ali po meni mnogo lepse. Mada, ako je cilj da bude budzet varijanta, folija je ok. Uvek sam vise voleo kad se vidi neka "drvo" teskstura od jednobojnih varijanti...



[Vule]

I ja bih prefarbao i lakirao, ali je toliko naporno i zahteva dve nedelje svakodnevnog rada na kutijama da bi ispale kako treba.

Videću da probam sa folijom, upravo zbog te teksture koja mi se mnogo dopada



[Steamroller]

Ja samo znam šta ne treba da radiš.... ne treba da prskaš prajmerom.



[warmaster]

Ako dobro ispoliras povrsinu, sumnjam da ce se lose zalepiti.



[Proday]

Ajde Vule bas javi sta si uradio; ja imam Visaton alto 2 sistem koji sam davno pravio (upravo od pomenutih baseva i visokotonaca); posto su kutije radjene od medijapana, komsija koji je stolar ih je svojevremeno spricgitovao, pa gitovao pa lakirao i sad se polako ljuste po coskovima pa bi da ih osmirglam i lepo sredim posto je sistem dosta kvalitetan, a i u ono vreme 2002 je kostao prilicno!!! Takodje ako ima neko ko je voljan da radi to sve + i da ih pravilno dampira ovim trouglastim sundjerom neka se javi sa ponudom



[Vule]

Da da, Alto 2 je čuveni sistem, jedan od najboljih best buy-a ikada

Javiću šta se dešava kad probam foliju, ako to ne uspe, idemo na farbanje, nema druge...

E da, furniranje, koliko to može da košta uopšte, jel neko radio to negde?



[warmaster]

Evo na mom sistemu, ove manje kutije su drvene, ali su oblozene takodje nekom folijom, lepo izgleda kad se folije lepo nalepe
